نمودار جریان-ولتاژ (IV Curve) در پنل‌های فتوولتائیک، ارتباط بین جریان تولیدی و ولتاژ خروجی پنل‌ها را در شرایط نوری و دمای مختلف به تصویر می‌کشد. این نمودار نقاط مهمی مانند حداکثر جریان (Imax)، حداکثر ولتاژ (Vmax) و توان حداکثری (Pmax) را مشخص می‌کند. با تحلیل این نمودار، می‌توان به بررسی عملکرد واقعی پنل‌ها پرداخته و مشکلاتی مانند کاهش کارایی و نقص‌های موجود در سلول‌ها را شناسایی کرد. علاوه بر این، اطلاعات حاصل از IV Curve می‌تواند در بهینه‌سازی طراحی سیستم‌های خورشیدی مؤثر باشد و به پیش‌بینی عملکرد آنها در شرایط جوی متفاوت کمک کند. به این ترتیب، این ابزار به ما کمک می‌کند تا به درک بهتری از ظرفیت‌های پنل‌های خورشیدی دست یابیم و راهکارهای بهبود را شناسایی کنیم.
مفهوم و اهمیت نمودارIV پنل خورشیدی

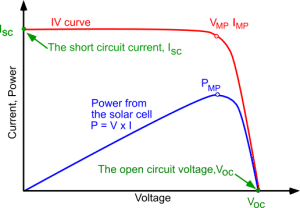

نمودار IV (جریان-ولتاژ) یا منحنی جریان-ولتاژ پنل‌های خورشیدی، ابزاری حیاتی برای ارزیابی کارایی این پنل‌ها به شمار می‌آید. این نمودار به وضوح رابطه میان جریان (I) و ولتاژ (V) تولیدشده توسط پنل‌های فتوولتائیک را در شرایط نوری و بار الکتریکی متفاوت نمایش می‌دهد. چنین اطلاعاتی به تولیدکنندگان، مهندسان و مصرف‌کنندگان این امکان را می‌دهد تا عملکرد واقعی پنل‌ها را در شرایط متنوع محیطی و عملیاتی تحلیل و ارزیابی کنند. با بررسی دقیق این نمودار، می‌توان به درک بهتری از توانایی‌های پنل‌های خورشیدی در تبدیل انرژی خورشیدی به انرژی الکتریکی دست یافت و در نهایت به بهینه‌سازی استفاده از آنها کمک کرد.
برای رسم نمودار IV، جریان و ولتاژ خروجی پنل خورشیدی در شرایط مختلف ثبت می‌شود. این کار با استفاده از ابزارهای تخصصی نظیر منبع تغذیه قابل تنظیم و مولتی‌متر انجام می‌شود. با تغییر بار متصل به پنل و تنظیم شرایط نوری، نقاط مختلف نمودار به دست می‌آیند. این روش، اطلاعات ارزشمندی در مورد عملکرد پنل خورشیدی تحت شرایط متغیر ارائه می‌دهد.
اطلاعات حاصل از نمودار IV پنل های خورشیدی

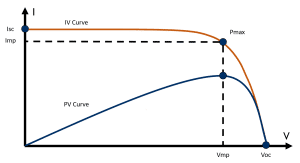

1. نقطه توان ماکزیمم پنل (Maximum Power Point – MPP)
نقطه توان ماکزیمم پنل خورشیدی (MPP) به عنوان نقطه‌ای شناخته می‌شود که در آن پنل بیشترین توان ممکن را تولید می‌کند. در نمودار IV، این نقطه نشان‌دهنده حداکثر حاصل‌ضرب ولتاژ و جریان خروجی پنل است. به طور ساده، MPP زمانی اتفاق می‌افتد که جریان تولیدی (I) و ولتاژ خروجی (V) به بالاترین سطح خود می‌رسند. اهمیت این نقطه برای طراحان سیستم‌های فتوولتائیک قابل توجه است، زیرا این نقطه تعیین‌کننده کارایی و بهره‌وری پنل خورشیدی در شرایط واقعی است. در سیستم‌های خورشیدی، از کنترل‌کننده‌های ماکزیمم توان (MPPT) بهره‌برداری می‌شود تا این نقطه به‌طور خودکار شناسایی و دنبال شود. این فرآیند تضمین می‌کند که پنل همواره در حالت حداکثر تولید توان خود قرار دارد، حتی با تغییر در شرایط نوری یا دمایی. در نتیجه، استفاده از تکنولوژی MPPT به بهینه‌سازی عملکرد سیستم خورشیدی کمک شایانی می‌کند و بهره‌وری انرژی تولیدی را افزایش می‌دهد.
2. ولتاژ مدار باز پنل (Open Circuit Voltage – Voc)
ولتاژ مدار باز پنل خورشیدی (Voc) به ولتاژی اطلاق می‌شود که پنل در شرایطی تولید می‌کند که هیچ بار الکتریکی به آن متصل نیست، به عبارت دیگر، در این حالت جریان صفر است. این ولتاژ نمایانگر حداکثر ولتاژی است که پنل می‌تواند تحت نور مشخص تولید کند. Voc به عنوان یک پارامتر اساسی در طراحی سیستم‌های خورشیدی شناخته می‌شود، زیرا به مهندسان این امکان را می‌دهد که توانایی سیستم را در برابر ولتاژهای مختلف ارزیابی کنند و اطمینان حاصل کنند که اجزای دیگر سیستم به درستی انتخاب شده‌اند تا با حداکثر ولتاژ تولیدی پنل خورشیدی همخوانی داشته باشند. در نتیجه، شناخت و اندازه‌گیری دقیق Voc می‌تواند تأثیر بسزایی بر کارایی و ایمنی سیستم‌های انرژی خورشیدی داشته باشد.
3. جریان اتصال کوتاه پنل (Short Circuit Current – Isc)
جریان اتصال کوتاه پنل خورشیدی (Isc) به جریانی اطلاق می‌شود که در شرایطی خاص، زمانی که دو سر خروجی پنل به صورت مستقیم به هم متصل می‌شوند و مقاومت بار برابر با صفر است، از آن عبور می‌کند. به عبارت دیگر، Isc نشان‌دهنده حداکثر جریانی است که پنل خورشیدی می‌تواند در شرایط نوری خاص تولید کند. این مقدار معمولاً در آزمایشگاه‌ها اندازه‌گیری می‌شود و به عنوان معیاری برای بررسی کارایی و عملکرد پنل‌های خورشیدی در دیتاشیت‌های مربوطه درج می‌گردد. Isc به عنوان یک پارامتر کلیدی برای ارزیابی ظرفیت تولید جریان پنل‌ها در شرایط نوری مختلف به کار می‌رود و می‌تواند به طراحان و مهندسین در انتخاب مناسب‌ترین پنل برای کاربردهای مختلف کمک کند. در واقع، توجه به این مقدار می‌تواند نقش بسزایی در بهینه‌سازی سیستم‌های انرژی خورشیدی داشته باشد.
4. بهره وری یا راندمان پنل (Efficiency)
بهره‌وری پنل خورشیدی به معنای نسبت توان تولیدی آن به مقدار انرژی خورشیدی است که به سطح پنل می‌رسد. با استفاده از نمودار IV و تعیین نقطه توان ماکزیمم (MPP) در شرایط نوری مختلف، می‌توان این بهره‌وری را محاسبه کرد. این معیار به وضوح نشان‌دهنده کارایی پنل در تبدیل انرژی خورشیدی به برق است و از جمله پارامترهای کلیدی است که در دیتاشیت پنل‌های خورشیدی به آن اشاره می‌شود. هرچه بهره‌وری پنل بیشتر باشد، به معنای توانایی بالاتر آن در تبدیل انرژی خورشیدی به برق است، که این امر به کاهش تعداد پنل‌های مورد نیاز برای تولید مقدار مشخصی از انرژی الکتریکی کمک می‌کند. در نتیجه، توجه به این عامل می‌تواند تأثیر قابل توجهی بر طراحی و کارایی سیستم‌های انرژی خورشیدی داشته باشد.

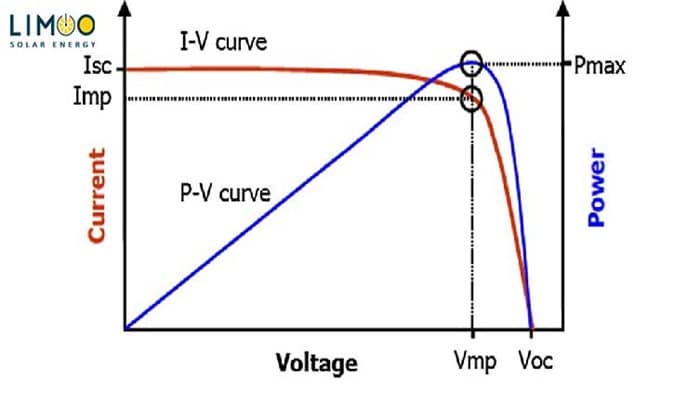

کاربرد نمودار IV در دیتاشیت پنل های خورشیدی
نمودار IV یکی از اجزای کلیدی در دیتاشیت‌های پنل‌های خورشیدی به شمار می‌آید. این نمودار برای مهندسان و کاربران اطلاعات مفیدی در خصوص عملکرد پنل‌ها در شرایط مختلف محیطی و بارهای متغیر فراهم می‌آورد. از طریق تحلیل نمودار IV، می‌توان به شناسایی مشکلات احتمالی مانند افت عملکرد ناشی از نقص‌های داخلی پنل پرداخت. علاوه بر این، این نمودار به انتخاب مناسب پنل‌ها بر اساس نیازهای خاص کاربران یاری می‌رساند و به آنها کمک می‌کند تا بهترین گزینه را متناسب با شرایط محیطی و کاربردی خود انتخاب نمایند. به طور کلی، درک صحیح از این نمودار می‌تواند به بهینه‌سازی استفاده از انرژی خورشیدی و افزایش بهره‌وری سیستم‌های انرژی تجدیدپذیر منجر شود.
