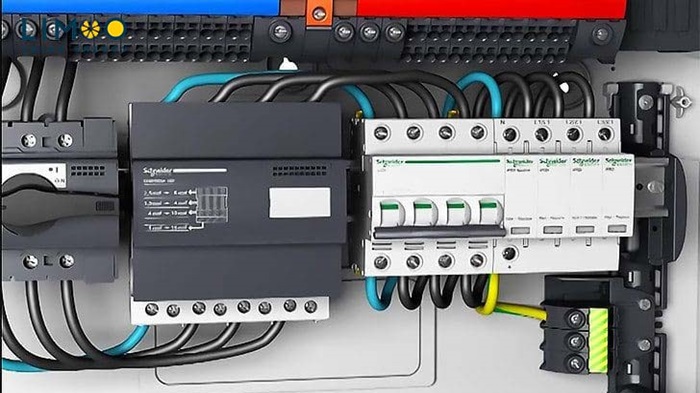

سرج ارستر یا برقگیر (SPD) وسیله ای است که دستگاه های الکتریکی را از آسیب های ناشی از افزایش ناگهانی ولتاژ محافظت می کند. برقگیر مانع از تجاوز ولتاژ اعمال شده به تجهیزات الکتریکی از حد مجاز می شود و جریان بیش از حد را به دلیل افزایش ناگهانی به زمین تخلیه می کند و به این ترتیب دستگاه آسیبی نمی بیند. برندهایی مانند Citel، Dehn، ETE، ETI، Schneider، ABB، Suntree در بازار ایران کیفیت خوبی دارند. سرج ارستر ها از اجزای زیادی تشکیل شده اند. این امر باعث می شود که فناوری های مختلفی در این دستگاه ها وجود داشته باشد. انتخاب صحیح SPD باید بر اساس استاندارد باشد. انتخاب سرج ارستر برق و هماهنگی بین آنها نیاز به تخصص و تجربه کافی دارد.
سرج ارستر (Surge Arrester) که به عنوان برق گیر نیز شناخته می شود، یک وسیله الکترونیکی است که از تجهیزات الکتریکی حساس در هنگام برخورد صاعقه یا افزایش ناگهانی ولتاژ ناشی از صاعقه و… محافظت می کند. برقگیرها با تخلیه جریان های اضافی ناشی از نوسانات به زمین سیستم و ایجاد ولتاژ ایمن برای دستگاه از آسیب دیدن دستگاه ها جلوگیری می کنند. برقگیرها باید با استفاده از تجهیزات ویژه و در آزمایشگاه های مجهز آزمایش شوند اما برای بررسی تست سرج ارستر در پروژه می توانید از تستر مخصوصی که برای این منظور توسط سازنده طراحی شده است استفاده کنید. ساختار وریستور به این صورت است که با افزایش ولتاژ در دو سر وریستور و پلاریزاسیون، ذرات اکسید روی به هم می چسبند و مسیری را برای عبور جریان از یک پایه به پایه دیگر فراهم می کنند. این تغییرات حداکثر در نانوثانیه و میکروثانیه رخ می دهد، بنابراین فیوزهای مینیاتوری متوجه ارتباط بین فاز و ارت نمی شوند.
به طور کلی می توان گفت که اکثر این دستگاه ها دارای 4 قسمت زیر هستند:
1. وریستور: قطعات الکتریکی هستند که وظیفه اصلی آنها حفاظت از مدارها و سیستم ها و تنظیم مقادیر ناخواسته ولتاژ گذرا است. در ولتاژ پایین مقاومت این قطعه زیاد است و با افزایش ولتاژ مقاومت این قطعه نیز کاهش می یابد. این قطعه به طور جداگانه در بسیاری از دستگاه های الکترونیکی در قسمت ورودی نصب می شود.
2. تریستور: این یک نیمه هادی قدرتی است که با ساختار 4 لایه ساخته شده است. این قطعه به عنوان کلید به کار می‌رود.
3. دیود خنثی ساز: این یک قطعه الکترونیکی است که برای محافظت از قطعات الکترونیکی حساس در برابر جریان های موازی استفاده می شود.
4. GDT: عنصری متشکل از 2 الکترود که گاهی اوقات فضای بین الکترودها با گاز نجیب پر می شود. زمانی که اختلاف پتانسیل 2 الکترود بالا رود، گاز یونیزه میشود و جریان میان 2 الکترود برقرار میشود.
بیشتر بخوانید: کاربرد سیستم ارتینگ در فتوولتاییک چیست؟
– سرج ارستر کلاس B
– سرج ارستر کلاس C
– سرج ارستر کلاس B+C
– سرج ارستر کلاس D
سرج ارستر ها به صورت موازی در مدار قرار می گیرند تا با عبور ولتاژهای گذرا از مدار، برقگیرها روشن شده و جریان را به سیستم زمین منتقل کنند. اما در عین حال ولتاژی در حد کیلوولت به دو سر وریستور و تقاضاگر اعمال می شود تا تجهیزات داخل آن خاموش نشده و بدون وقفه به کار خود ادامه دهند. کیفیت برقگیرها بر حسب ولتاژ Up (ولتاژ حفاظتی) و سرعت کار اندازه گیری می شود. هر چه ولتاژ حفاظتی کمتر باشد و سریعتر روشن شوند، کیفیت برقگیرها بالاتر است.
قیمت سرج ارستر بر اساس سطح حفاظت، تکنولوژی ساخت، مواد پلاستیکی مورد استفاده در ساخت محفظه، تعداد وریستورها یا شکاف های جرقه ای استفاده شده در داخل و ویژگی های این وریستورها یا شکاف های جرقه ای و کاربرد آنها تعیین می شود. همانطور که می دانید سرج ارستر برق OBO آلمان در مقایسه با برندهای مشابه با همان کیفیت دارای قیمت رقابتی می باشد، این نیز از مزیت های قیمت برقگیرهای این شرکت می باشد.
