سازه پنل خورشیدی یا استراکچر خورشیدی مجموعهای از ریلها، پروفیلها، پایهها، کلمپها، پیچها و اتصالاتی است که پنلها را با آرایش و زاویه مشخص روی سقف، زمین، سوله یا پارکینگ نگه میدارد. انتخاب سازه فقط بر اساس تعداد پنل یا قیمت انجام نمیشود؛ ابعاد ماژول، محل نصب، بار باد و برف، ظرفیت باربری سقف یا خاک، شرایط خوردگی، شیوه آببندی و دسترسی تعمیرات باید در طراحی بررسی شوند.
یک سازه مناسب باید وزن پنلها و تجهیزات را تحمل کند، نیروهای ناشی از باد و برف را به بخش باربر ساختمان یا فونداسیون منتقل کند و در طول بهرهبرداری، تراز و فاصله ایمن ماژولها را حفظ کند. سازه نامناسب ممکن است باعث تغییرشکل فریم، شلشدن اتصالات، آسیب آببندی سقف یا جداشدن تجهیزات در باد شدید شود.
پیش از خرید استراکچر پنل خورشیدی، اطلاعات زیر مشخص شوند:
استراکچرهای خورشیدی بر اساس محل نصب و نحوه تغییر زاویه به چند گروه اصلی تقسیم میشوند. هیچ نوعی برای تمام پروژهها بهترین نیست؛ انتخاب باید با محدودیتهای سازهای، انرژی موردانتظار، هزینه اجرا و نگهداری هماهنگ باشد.
در سقفهای شیروانی معمولاً پنلها با فاصله کم و موازی سطح سقف نصب میشوند. نوع پایه به پوشش سقف بستگی دارد و میتواند شامل قلاب سقفی، L-Foot، اتصال به زیرسازی یا کلمپ مخصوص ورقهای درزایستاده باشد. عبارت «بدون سوراخکاری» یا «بدون آسیب به سقف» فقط زمانی درست است که نوع پوشش و روش اتصال چنین امکانی داشته باشد.
اتصال باید به عضو باربر مناسب منتقل شود و آببندی نفوذها طبق جزئیات اجرایی انجام گیرد. نصب مستقیم روی ورق نازک، سفال یا پوشش غیرسازهای بدون ارزیابی زیرسازی میتواند خطرناک باشد. برای مشاهده یک نمونه محصول میتوانید سازه مخصوص سقف شیروانی را بررسی کنید.
روی پشتبام تخت، سازه میتواند به روش مهارشده یا بالاستی اجرا شود. در روش مهارشده، بارها از طریق اتصال مکانیکی به عضو باربر منتقل میشوند و جزئیات آببندی اهمیت زیادی دارد. در روش بالاستی، از وزنه برای مقابله با بلندشدگی باد استفاده میشود؛ بنابراین وزن اضافه، لغزش، زهکشی و ظرفیت سقف باید محاسبه شوند.
بالاست بیشتر همیشه ایمنتر نیست و میتواند بار مرده نامناسبی به سقف وارد کند. همچنین زاویه زیاد ممکن است نیروی باد و فاصله لازم میان ردیفها را افزایش دهد. نمونههای چندپنله مانند سازه چهارپنله تکردیف باید با ابعاد پنل و شرایط همان سقف تطبیق داده شوند.
سازه زمینی ثابت برای نیروگاهها، باغها و زمینهایی با فضای مناسب استفاده میشود. فونداسیون میتواند بتنی، شمعکوبی یا پیچ زمینی باشد و انتخاب آن به خاک، سطح آب، خوردگی، تجهیزات اجرا و بارهای طرح وابسته است. بررسی ژئوتکنیک، آزمایش کشش یا ظرفیت فونداسیون در پروژههای بزرگ اهمیت ویژه دارد.
فاصله ردیفها باید به شکلی تعیین شود که سایهاندازی، دسترسی تعمیرات، مسیر کابل، زهکشی و عبور تجهیزات در نظر گرفته شوند. کمکردن فاصله برای استفاده بیشتر از زمین ممکن است تولید انرژی یا امکان نگهداری را محدود کند.
در بعضی سیستمهای کوچک، امکان تغییر دستی زاویه در چند وضعیت پیشبینی میشود. این قابلیت تنها زمانی مفید است که تغییر زاویه بهصورت ایمن، منظم و مطابق دستورالعمل انجام شود. اتصالات متحرک، قفل زاویه و خطر کار در ارتفاع باید در طراحی لحاظ شوند.
کارپورت خورشیدی همزمان نقش سایبان و محل نصب پنل را دارد. طراحی آن علاوه بر بارهای پنل، باید ارتفاع آزاد، برخورد خودرو، هدایت آب باران، روشنایی، مسیر کابل، فونداسیون و الزامات معماری و ایمنی را پوشش دهد. استفاده از پنل بهعنوان پوشش ضدآب بدون جزئیات تخصصی آببندی توصیه نمیشود.
ردیاب خورشیدی زاویه پنلها را در طول روز یا فصل تغییر میدهد. افزایش تولید آن عدد ثابتی نیست و به نوع ردیاب، تابش مستقیم محل، فاصله ردیفها، زمین، الگوریتم کنترل و تلفات بستگی دارد. ردیاب به موتور، کنترلر، قطعات متحرک، فونداسیون و نگهداری بیشتری نیاز دارد؛ بنابراین ارزیابی انرژی و هزینه چرخه عمر باید پیش از انتخاب انجام شود.
| نوع سازه | کاربرد رایج | مزیت اصلی | نکته طراحی |
|---|---|---|---|
| سقف شیروانی | خانه، سوله و سقف فلزی | استفاده از سطح موجود | نوع پوشش، زیرسازی و آببندی |
| سقف تخت | ساختمان مسکونی، اداری و تجاری | امکان تعیین زاویه و آرایش | بار سقف، بالاست، باد و فاصله ردیفها |
| زمینی ثابت | باغ و نیروگاه | دسترسی و توسعه آسانتر | خاک، فونداسیون، زهکشی و خوردگی |
| پارکینگ خورشیدی | اداره، کارخانه و مرکز تجاری | تولید برق همراه سایهبان | ارتفاع، برخورد خودرو، آببندی و فونداسیون |
| ردیاب خورشیدی | نیروگاه زمینی مناسب | دنبالکردن مسیر خورشید | هزینه، نگهداری، زمین و انرژی افزوده واقعی |
فولاد گالوانیزه گرم به دلیل استحکام، قابلیت ساخت مقاطع مختلف و هزینه مناسب، در بسیاری از سازههای زمینی و نیروگاهی استفاده میشود. کیفیت آن فقط با عبارت «گالوانیزه» مشخص نمیشود؛ گرید فولاد، ضخامت قطعه، روش ساخت، ضخامت یا جرم پوشش روی، کیفیت سوراخکاری و ترمیم نواحی آسیبدیده باید در مشخصات فنی تعیین شوند.
طول عمر پوشش به ضخامت گالوانیزه، رطوبت، نمک، آلودگی صنعتی و نحوه نصب وابسته است. بنابراین ادعای عمر ثابت برای تمام اقلیمها دقیق نیست.
پروفیل آلومینیومی وزن کمتر و مقاومت خوردگی مناسبی دارد و برای ریلهای سقفی، کلمپها و پروژههایی که کاهش بار مرده مهم است کاربرد زیادی دارد. آلیاژ، وضعیت عملیات حرارتی، ضخامت مقطع و طراحی شیارها باید مشخص باشند. سبکبودن آلومینیوم به معنی حذف محاسبات باد یا استفاده از مقاطع ضعیفتر نیست.
پیچها، مهرهها و بعضی قطعات اتصال ممکن است از فولاد زنگنزن ساخته شوند. گرید استیل باید با رطوبت و خورندگی محیط سازگار باشد. تماس مستقیم فلزات متفاوت میتواند خوردگی گالوانیکی ایجاد کند؛ به همین دلیل واشر، پوشش یا جداسازی مناسب میان آلومینیوم، فولاد گالوانیزه و استیل اهمیت دارد.
فهرست قطعات با نوع سیستم متفاوت است، اما یک مجموعه معمول میتواند شامل ستون یا پایه، تیر اصلی، پرلین یا ریل، بادبند، بیسپلیت، براکت، پیچ و مهره، واشر، کلمپ میانی و کلمپ انتهایی باشد. در پروژه سقفی ممکن است قلاب، L-Foot یا کلمپ مخصوص ورق نیز استفاده شود.

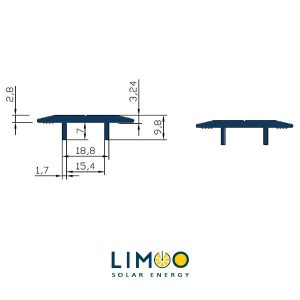

کلمپ میانی پنل خورشیدی فاصله و اتصال میان دو ماژول را ایجاد میکند و کلمپ انتهایی در لبه آرایه قرار میگیرد. ارتفاع کلمپ باید با ضخامت فریم پنل هماهنگ باشد و محل بستن آن داخل محدوده مجاز اعلامشده توسط سازنده ماژول قرار گیرد.
عبارت «چهارپنله» یا «ششپنله» برای تأیید سازگاری کافی نیست؛ زیرا ابعاد، وزن و ضخامت فریم پنلهای خورشیدی متفاوت است. مدلهای پرتوان جدید ممکن است بزرگتر و دارای محدوده کلمپ متفاوت باشند. پیش از سفارش، کد دقیق پنل و دیتاشیت آن در اختیار طراح سازه قرار گیرد.
نیروی باد به سرعت مبنای باد، ارتفاع، شکل ساختمان، زبری زمین، فاصله از لبه بام، زاویه پنل و ضرایب فشار وابسته است. لبهها و گوشههای سقف ممکن است مکش بیشتری داشته باشند و چیدمان یکسان در تمام سطح بام همیشه مناسب نیست. بار برف نیز به اقلیم، ارتفاع، شیب، تجمع موضعی و لغزش برف وابسته است.
وزن پنل و سازه فقط بخشی از محاسبات است. ترکیب بار مرده، باد، برف و در صورت لزوم زلزله باید مطابق ضوابط ساختمانی و شرایط پروژه بررسی شود. ظرفیت اتصالات، جوشها، پیچها، پروفیلها، فونداسیون و عضو اصلی ساختمان همگی در مسیر انتقال بار قرار دارند.
زاویه مناسب به عرض جغرافیایی، هدف تولید سالانه یا فصلی، محدودیت سایت، باد، برف و الگوی مصرف بستگی دارد. زاویه بیشتر الزاماً به معنی تولید سالانه بیشتر نیست و میتواند فاصله ردیفها و بار باد را افزایش دهد. در سقف تخت و نیروگاه زمینی، فاصله ردیفها با توجه به ارتفاع پنل، زاویه، مسیر خورشید و حد مجاز سایه محاسبه میشود.
فضای عبور، دسترسی به اینورتر و تابلو، مسیر کابل، زهکشی و امکان تمیزکاری باید در جانمایی باقی بماند. فشردهکردن بیشازحد آرایه ممکن است تعمیرات را دشوار و تلفات سایه را بیشتر کند.
قیمت استراکچر خورشیدی به نوع نصب، تعداد و ابعاد پنل، وزن فولاد یا آلومینیوم، ضخامت مقاطع، پوشش ضدخوردگی، پیچ و اتصالات، بارهای باد و برف، نوع فونداسیون، پیچیدگی سقف، طراحی سفارشی، هزینه نصب و حمل وابسته است. به همین دلیل مقایسه دو سازه فقط بر اساس تعداد پنل میتواند گمراهکننده باشد.
برای استعلام دقیق، بهتر است کد پنل، نقشه یا ابعاد محل، شهر پروژه، نوع سقف یا خاک، ارتفاع ساختمان و آرایش موردنظر ارسال شوند. قیمت محصولات آماده همین صفحه برای کاربردهای مشخص قابل بررسی است؛ اما استفاده از آنها در محل دیگر باید از نظر ابعاد و بارگذاری تأیید شود.
در این دسته میتوانید سازههای چندپنله سقفی و شیروانی و همچنین کلمپها و اتصالات موردنیاز را مشاهده کنید. برای انتخاب مطمئن، مدل دقیق پنل، تعداد و آرایش ماژولها، نوع سطح نصب و شرایط پروژه را پیش از سفارش اعلام کنید. در پروژههای سفارشی یا نیروگاهی، طراحی و برآورد پس از بررسی نقشه، بارهای محیطی و جزئیات اجرا انجام شود.
نمونههای اجراشده در بخش پروژههای خورشیدی لیمو سولار میتوانند برای آشنایی با شیوههای مختلف نصب مفید باشند.
برای دریافت قیمت روز و مشاوره انتخاب سازه پنل خورشیدی با لیمو سولار تماس بگیرید.
یک پاسخ ثابت برای همه پروژهها وجود ندارد. فولاد گالوانیزه برای بسیاری از سازههای زمینی و آلومینیوم برای ریل و سازههای سبک سقفی رایج است. انتخاب نهایی به بار، خوردگی، وزن، هزینه، روش ساخت و نگهداری بستگی دارد.
خیر. طول، عرض، وزن، ضخامت فریم و محدوده کلمپ پنلها متفاوت است. کد دقیق ماژول باید قبل از سفارش بررسی شود.
روش بالاستی نفوذ سقف را کاهش میدهد اما وزن بیشتری به ساختمان تحمیل میکند. روش مهارشده بار را به عضو سازهای انتقال میدهد اما به اتصال و آببندی دقیق نیاز دارد. انتخاب پس از بررسی سقف و باد انجام میشود.
زاویه ثابت و واحدی برای تمام ایران وجود ندارد. موقعیت جغرافیایی، هدف تولید، محدودیت سقف، فاصله ردیفها، باد، برف و سایه در انتخاب زاویه مؤثرند.
اگر اتصال به عضو باربر و آببندی طبق جزئیات مناسب انجام شود، ریسک آسیب کنترل میشود. نصب روی پوشش ضعیف یا سوراخکاری بدون آببندی میتواند باعث نشتی و خرابی سقف شود.
عمر سازه به جنس، پوشش، اقلیم، طراحی، کیفیت ساخت و نگهداری وابسته است. عدد عمر باید بر اساس مشخصات پوشش، شرایط محیط و ضمانت سازنده بیان شود و برای تمام پروژهها یکسان نیست.
خیر. انرژی افزوده باید با هزینه خرید، فونداسیون، زمین، مصرف تجهیزات متحرک و نگهداری مقایسه شود. در بعضی پروژهها سازه ثابت انتخاب اقتصادیتری است.
مدل و تعداد پنل، آرایش ردیفها، شهر و محل نصب، نوع سقف یا زمین، ارتفاع، ابعاد فضای مفید و در پروژههای سفارشی اطلاعات باد، برف و سازه اصلی موردنیاز است.
