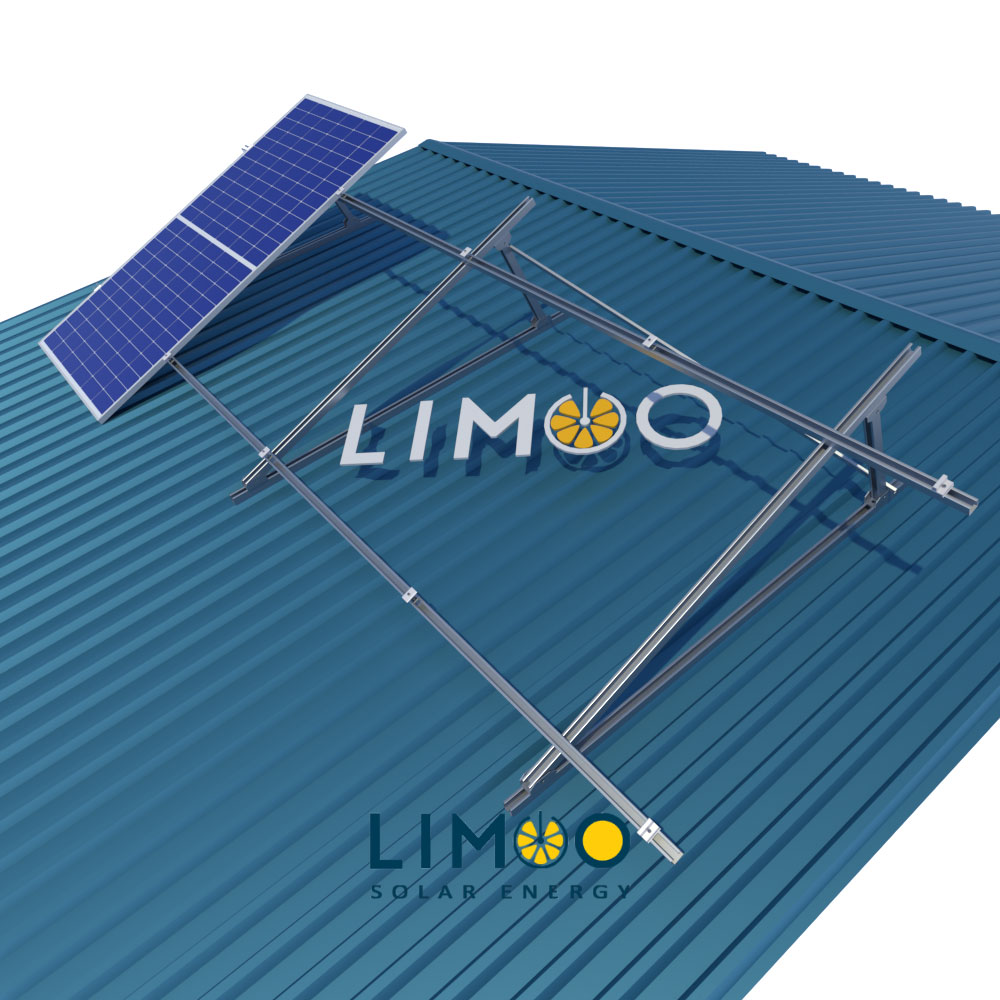

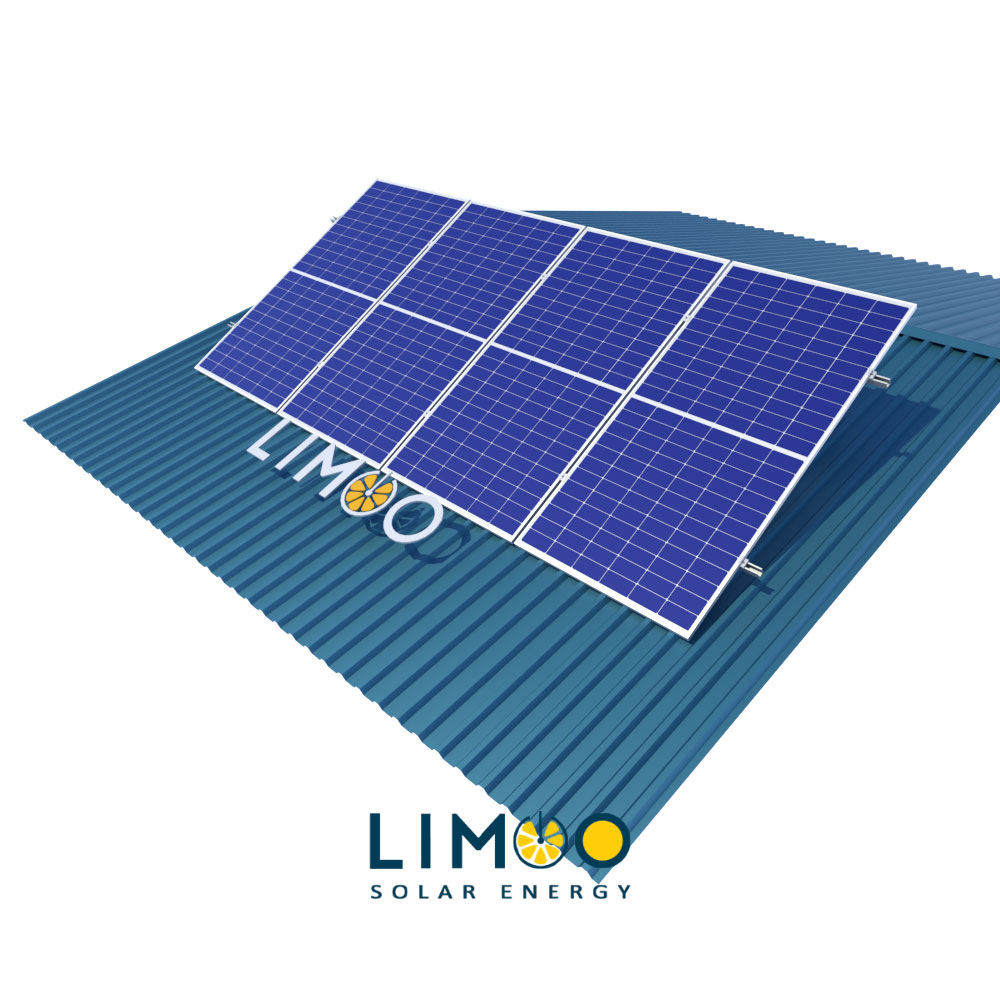

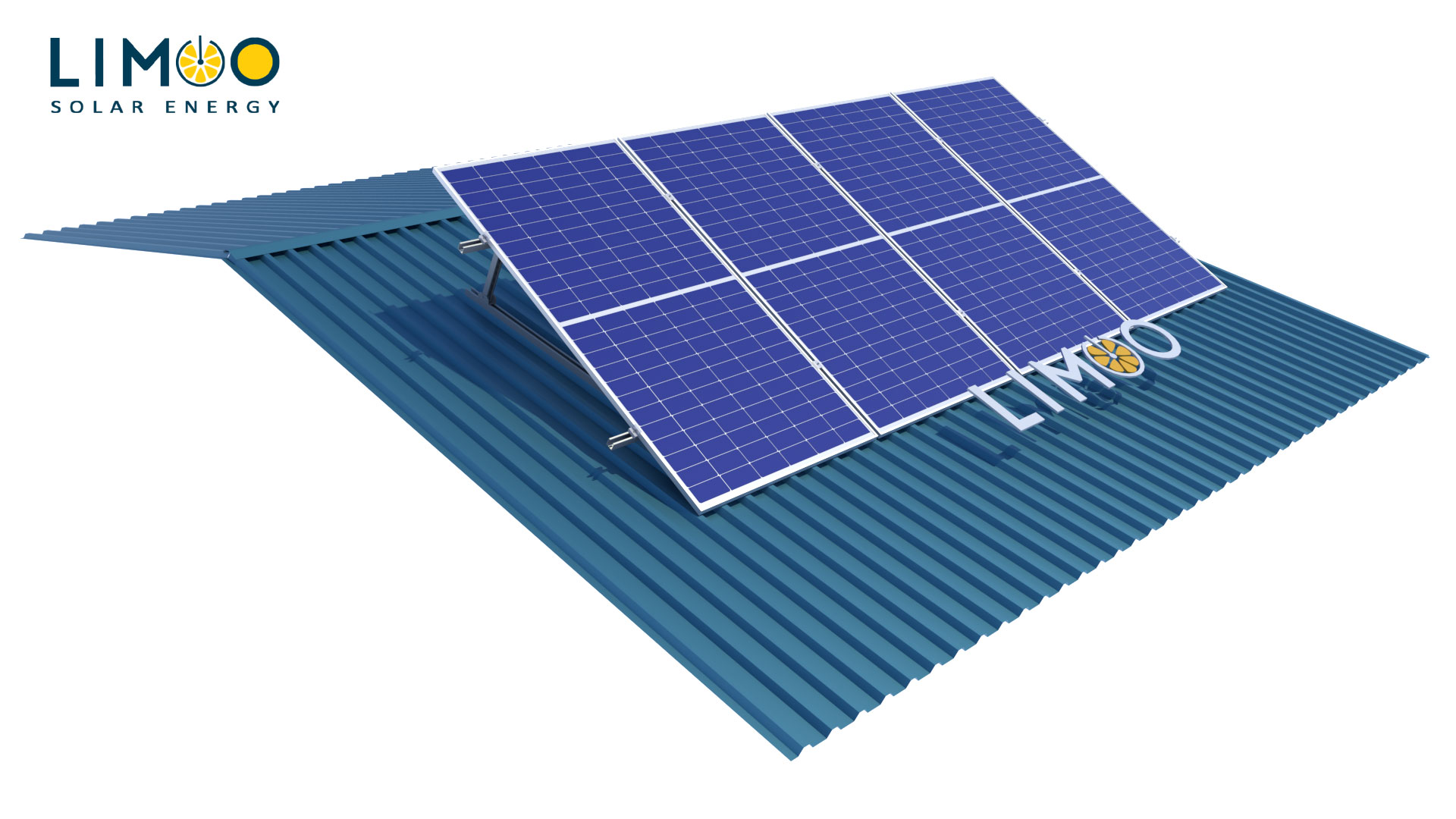

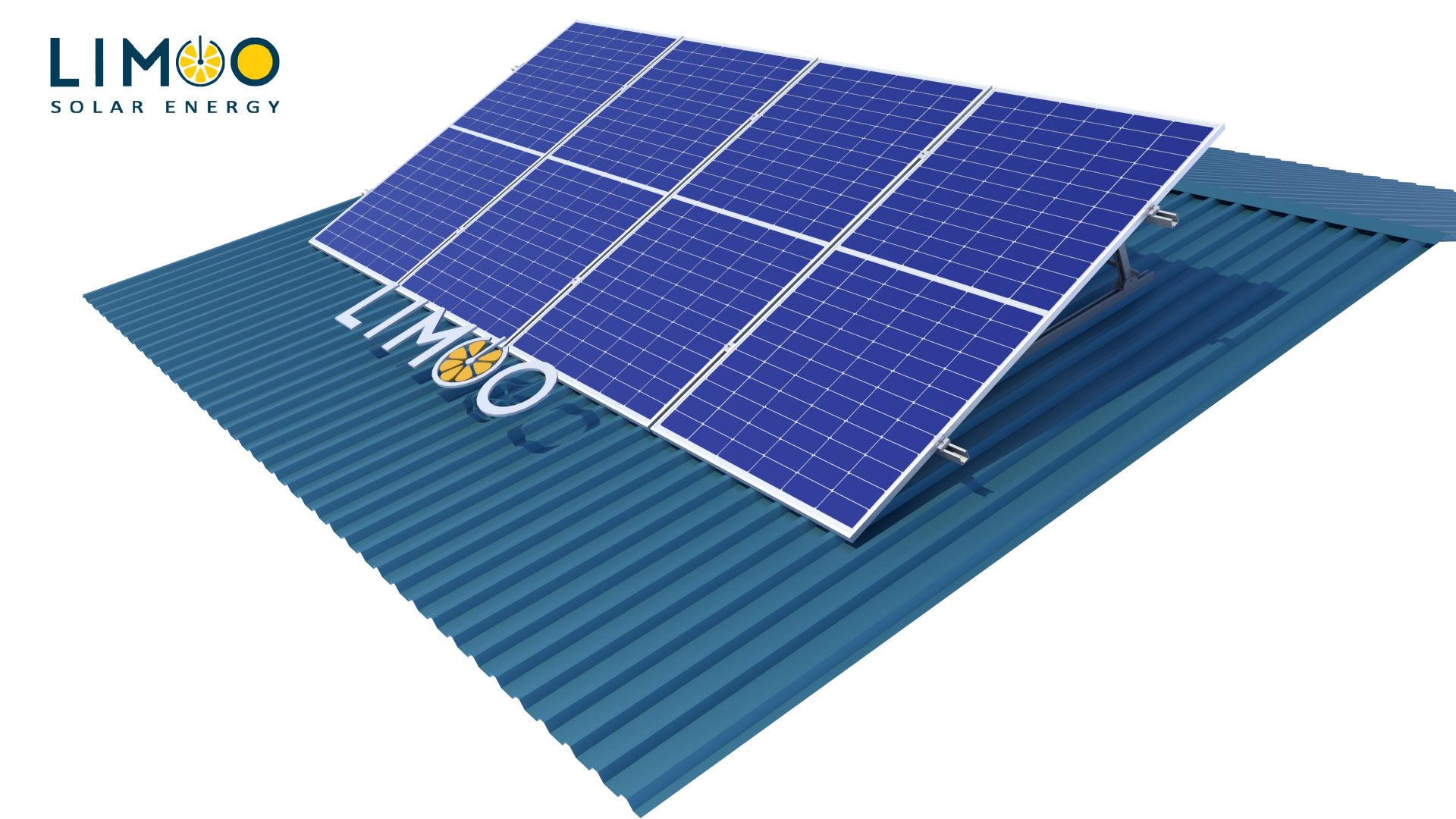

سازه پنل خورشیدی مخصوص شیروانی | 4 پنله متغیرریل گالوانیزه

قیمت استراکچر پنل خورشیدی مخصوص سقف شیروانی

قیمت به چند عامل بستگی دارد :

1 : جنس ریل ( گالوانیزه یا آلومینیوم )

2 : اندازه ریل ( ریل های یک تکه 2 تا 4 متری | به صورت تکه ای 20 سانتی ، 25 سانتی یا بیشتر )

3 : شکل ریل ( ریل Z شکل ، U شکل ، G شکل و غیره )پ

4 : اندازه ارتفاع ( 5 سانتی ، 10 سانتی یا بیشتر)

5 : تعداد اجزای تشکیل دهنده ( پیچ ، کلمپ ، نات ، مهره ، چسب ، مفصل ، گیره ، رابط ، عایق و غیره)

6 : تعداد پنل خورشیدی مورد نیاز

7 : اندازه پنل خورشیدی ( سری 600 وات و کمتر یا 700 یا بیشتر )

8 : نوع طراحی چیدمان پنل خورشیدی روی سقف ( افقی ، عمودی ، چند ردیف)

نتیجه گیری : پس قیمت یک سازه پنل خورشیدی به چند عامل بستگی داره که در هنگام خرید باید دقت کنید

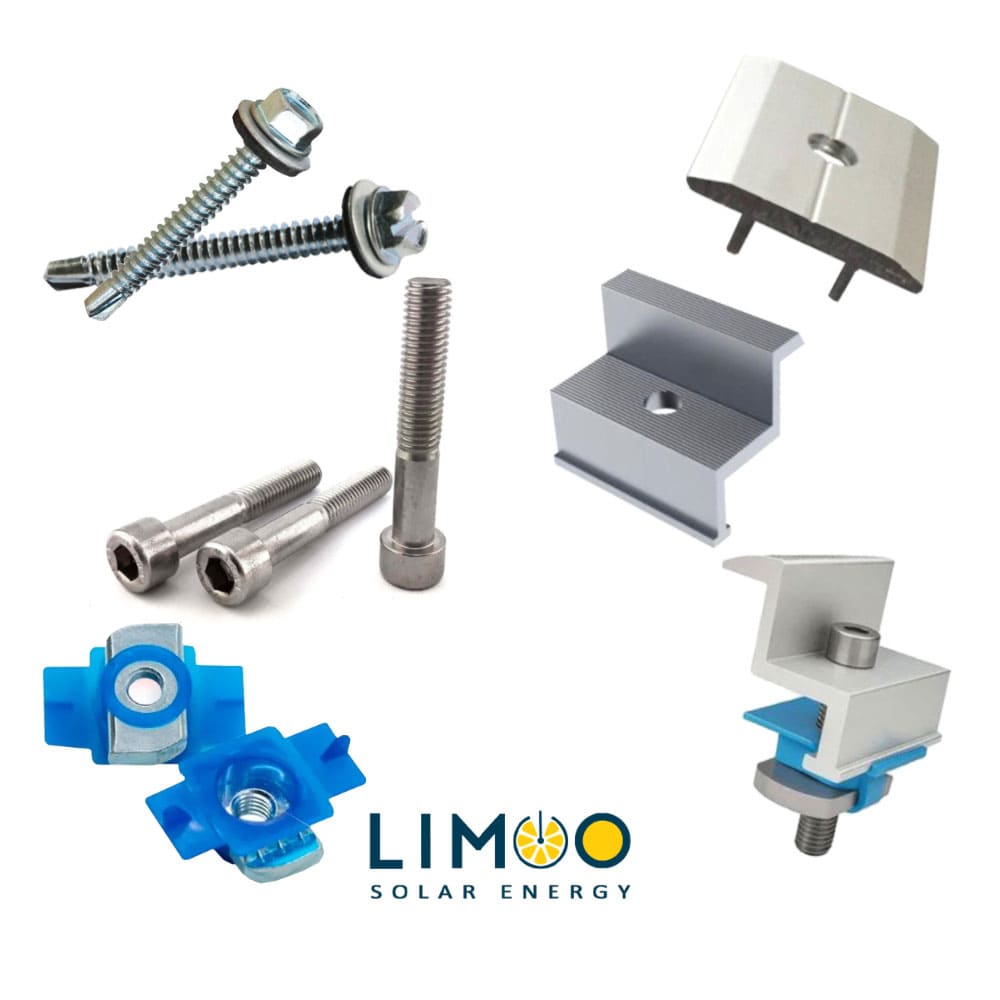

اجزا همراه سازه شیروانی پنل خورشیدی

نسبت به تعداد پنل خورشیدی مورد نیاز و نوع چیدمان و ردیف تعداد لوازم متغیر است

1 : کلمپ پنل خورشیدی آلومینیوم کناری | Z شکل

2 : کلمپ پنل خورشیدی آلومینیوم میانی | T شکل

3 : نات پروانه ای ( مهره مخصوص ریل به همراه نگهدارنده )

4 : پیچ الن نمره 8

5 : پیچ مخصوص سقف شیروانی

6 : ریل گالوانیزه یا آلمینیوم

نحوه چیدمان و نصب سازه مخصوص شیروانی پنل خورشیدی

1 : باید تعداد پنل خورشیدی مورد استفاده رو مشخص کنید.

2 : تعداد ردیف های مورد نیاز سقف شما .

3 : هر پنل حداقل به دو ردیف ریل نیاز دارد ، که باید با اندازه ایی مشخص از هم قرار بگیرند :

• نسبت به اندازه و توان پنل مورد استفاده ،ریل معمولا از بالای پنل 20 الی 30% از بالای پنل و 20 ال 30% از پایین پنل قرار میگیرد
  • مثال : پنل را میخواهید به صورت عمودی نصب کنید ، پنل شما سری 600 واتی هست و اندازه 238 در 113 سانتی متر می باشد ، شما از بالای پنل به اندازه حدودا 50 الی 60 سانتی ریل اول را نصب میکنید ریل پایین را با فاصله 120 الی 140 سانت نصب میکنید و فضای پایین پنل 50 الی 60 سانت باقی می ماند.
  • نکته مهم : پیچ شیروانی ریل شما برای استقامت بیشتر باید روی قوطی زیر ورق قرار بگیرد
  • برای آب بندی بهتر و جلوگیری از نفوذ آب بهتر است از چسب آکواریوم یا پلی یورتان است استفاده شود
  • اندازی عرضی ریل ها به گونه ای باید باشد که زمان قرارگیری پنل کلمپ وسط ریل قرار بگیرد.
    • مثال : اگر عرض پنل 113 سانت باشد 2 سانت هم عرض کلمپ است پس وسط ریل تا وسط ریل کناری باید 115 سانت باشد

.
